透明LED显示屏制作工艺及构造

透明LED显示屏制作工艺及构造是怎样的呢?我们知道市场上常规LED显示屏,一般采用黑色基板。因为黑色基板存在不能透光的问题,存在外观不美观的问题。并且使适用场合存在一定局限性。


透明LED显示屏原理是对LED灯条屏的微创新,对贴片制造工艺、灯珠封装、控制系统的都进行了针对性的改进,加上镂空设计的结构,减少结构部件对视线的阻挡,提高了通透性及采光性能。见下图,威特姆LED透明显示屏vClear基本构造:

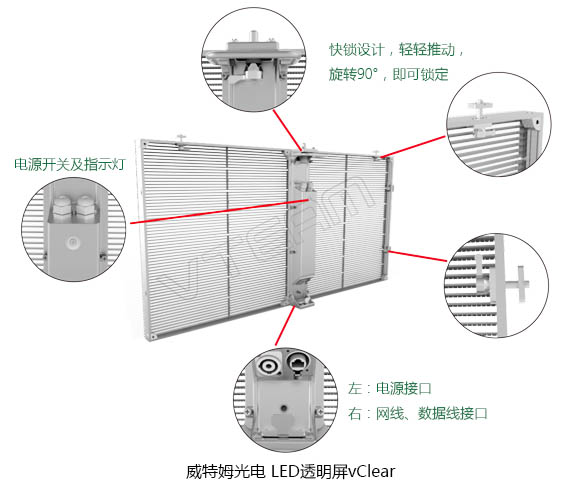

威特姆光电LED透明屏vClear结构构造详解


将LED元件植入透光基板的容纳腔内,透光基板采用半透明材料,使整个透明LED显示屏处于透明或半透明状态,有利于改善屏幕的视觉效果。

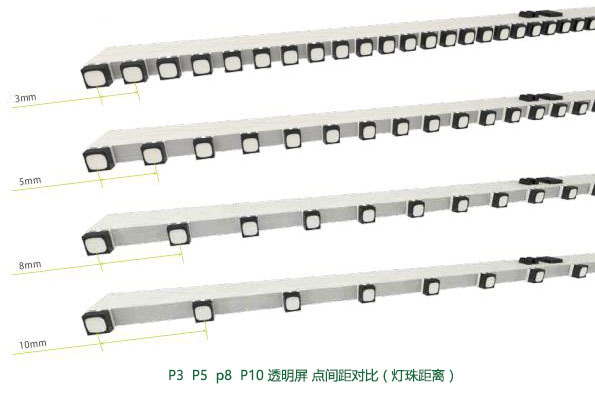

威特姆光电LED透明显示屏点间距效果对比

一个容纳腔内设有一个LED元件,LED元件采用贴片LED元件,以减少占用空间,贴片LED元件采用三色LED发光二极管,以便显示各种色彩。容纳腔间距,也就是我们常说的LED显示点间距,可以3mm、3.9mm、5.2mm、7.8mm或者10mm,避免影响透光性,和降低成本。容纳腔前方为凸透镜结构,以增加发光点视觉大小。


以上就是关于透明LED显示屏制作工艺以及结构的基本介绍,更多关于透明LED屏幕的知识及产品详情解答,可以联系我们,在线为您解答。
