舞台租赁LED显示屏在设计屏体时，要考虑显示内容、场地空间条件、显示屏尺寸或像素大三个重要因素，同时要确保生产工艺、技术指标等适合室内实际应用需求，再结合项目造价，进行合理设计。

1 LED显示屏点间距
视觉颗粒感主要来自人眼有一定的分辨力，在一定距离观看两点，当两点紧密到一定程度时，人眼将无法分辨。近两年随着LED显示屏制造技术的提高，小间距LED显示屏体分辨率不断提升，室内显示设计已从初始选择最小的点距规格方案提升到选择合适的点距规格方案。

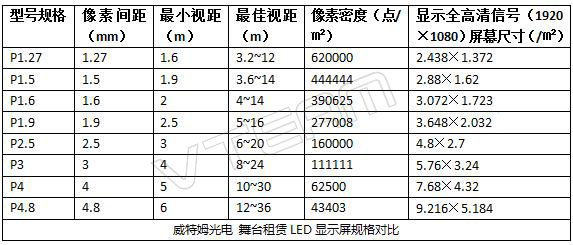

像素间距为灯珠之间的距离，比如P3像素间距为3mm；最小视距为人眼分辨不出像素点颗粒的距离，但这个距离长时间观看会损伤视力；最佳视距为观看屏幕舒适的距离，也是最清晰的距离；像素密度为屏幕清晰度指标，数值越大屏幕越高清；全高清图像视频，屏幕16:9黄金比例，人眼视觉最好。

通过上表分析：P1.27、P1.54、P1.6、P1.9、P2.5 四种规格租赁LED显示屏，为小间距LED显示屏（点间距2.5mm以下）。最小视距和最佳视距非常接近大平板电视的观看要求，整屏分辨率高达4800×2400，在同样的屏体上可显示更清晰的画面，但在12m宽的屏幕上显示一个高清信号需要放大3～4倍，显示两个高清画面需要放大2 倍；同时高分辨率显示需要高性能的图像处理设备，系统的整体造价会很高。P4、P4.8 两种规格在12m 宽的屏幕上无法同时显示两个高清画面，不能满足高清会议电视画面显示要求。P3 即可满足同时显示两个高清画面的要求。根据显示屏幕大小，最终选定性价比较高的P3 作为项目主屏和辅屏的显示点距，选定P4 作为会标屏的显示点距。

2 封装技术
决定LED品质的一个因素是主要材料，如芯片、支架、胶水（环氧树脂）、金线等，另一个因素是封装工艺。像素封装技术关系到整个显示屏的色彩饱和度、视角等显示效果和生产成本、质量稳定性等，是选择LED显示屏非常关键的指标之一。

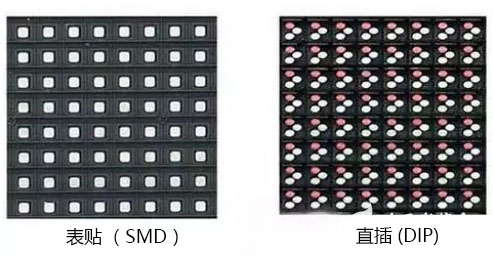

室内LED主流封装技术主要有表贴SMD、直插DIP模式。表贴是指将封装好的发光管粘贴在电路板上，然后进行集成电路焊接工艺加工成屏体。它散热性好、色彩均匀，整个显示屏可以正面维护，大大减小了维护成本和难度；同时，在封装过程中进行填充金属化合物，混色效果好，发光柔和，更适合室内应用。直插模块是将发光管封装成长方型，然后把红绿兰3 个管拼在一起做成一个像素点模块，直接安插在PCB 板上焊接，工艺相对简单、成本较低，坏点率高，主要应用于户外显示屏。


三合一表贴是指红绿蓝3 个发光点封装合成在同一个发光管里面，近看是一点， 放大看就是3 个发光点分离的一条线，对生产环节的材料和工艺要求高，主要用于小间距、高密度高端LED显示屏的生产。

三并一表贴（分离表贴）是指红绿蓝3 个发光点是分开封装的，封装后排列成1 个像素点，再封装1 个面罩保护，能防尘、防划，并能保护发光晶片。三并一是分离表贴，三点分开供电，功耗小，且可实现单灯维修，成本较低。

一般来说，为提升室内屏的显示效果，选用表贴三合一、黑灯技术、金线封装等。

3 LED控制电路的设计

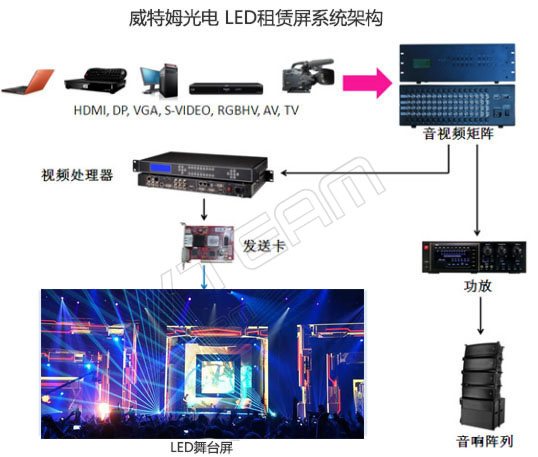

LED控制部分是决定显示效果的核心部分，控制电路内置高性能单片微型控制芯片。控制器通过内部控制程序向LED驱动芯片发送控制信号和数据，LED驱动芯片接收到信号后，产生相应的动作，从而对每一路红、绿、蓝LED发光芯片实现单独控制。

3.1 驱动系统
LED驱动部分的功能是接收颜色数据并驱动LED显示屏按该数据所表示的亮度值显示，通常有恒流、稳压、恒压-恒流3 种方式。

恒流驱动电路输出的电流是恒定的，输出的直流电压随负载阻值变化而变化，整个电路不怕负载短路，但严禁负载完全开路。稳压电路输出固定电压，输出电流随负载的增减而变化，整个电路不怕负载开路，但严禁负载完全短路。先恒压再恒流方式是最理想的驱动电路，既要检测LED电流，又要控制LED电压，有利于提高LED寿命，减小功耗，一般用于高档LED产品中。

3.2 控制系统
舞台LED显示屏的显示效果取决于通过它的电流与电压的大小、时间等，所以控制系统主要是控制LED的电源输出。目前，PWM（脉冲调制）控制方式设计的LED电源，转换效率高达80%～90%，且输出电压或电流十分稳定，属于高可靠性电源。

PWM可以控制LED开和关的时间比例，通过将时间比例划分为若干等级，使LED显示出相应数量的灰度等级（灰阶）。三基色的灰度等级的乘积，是显示屏理论上可以再现的颜色数量，一般为256 级，颜色数达到16.7M，就可显示24位真彩色的信息。

一般PWM 的频率大于100Hz，否则在观看时会有显示的闪烁和扫描线。目前威特姆室内租赁屏，灰度等级为14 位及以上，刷新频率1920 Hz及以上， LED行业最高刷新率为6800Hz。在摄像机正常取景及转动下，LED屏体画面显示稳定无闪烁，而且在最高刷新率下灰阶过度顺滑，没有串色。

3.3 驱动系统与控制系统的组合
LED作为电路的负载，与驱动系统、控制系统的电路连接关系到整个显示屏的稳定性，一般有串联、并联、混联3种方式。串联方式是可靠性不高的连接方式，常用于低端产品中，在稳压驱动电路中，当某一颗LED发生短路时，分配在其他LED的电压将升高，容易造成更多损坏。

并联方式适用于电源电压较低的产品，恒流驱动电路中，当某一颗LED断开时，分配在其他LED的电流将增大，容易损坏电路上所有的LED。

目前为了提高产品的可靠性，一般采用混联方式，串、并联的LED数量平均分配，分组并联，再将每组串联在一起，这样分配在一串LED上的电压相同，通过每一颗LED的电流也基本相同，LED亮度一致，同时最好在恒流输出中增加LED温度负反馈，防止LED温度过高。

整个显示屏由多个模组单元拼接而成，为了保证供电和数据的可靠性，也必须采用混联方式，实现环路备份功能，当某一路电源出现异常故障时，其他电源会自动进行智能均流，从而不影响到系统的正常使用，更有效提升系统的无故障运行时间，减少故障维护时间。

4 会议摄像对屏体的特殊要求
虽然高刷新率能够保证即使在高速摄影机的拍摄下，大屏幕仍能及时响应，画面转换、过渡更平滑流畅 ；但在使用过程中会发现，当摄像机镜头对准 LED显示屏时，偶尔会出现莫名其妙的水波一样的条纹和奇怪的色彩，并且随着拍摄角度的变化、摄像机镜头焦距的调节，水波纹还会发生一些变化，十分影响直播和录制的显示效果，这就是电视摄像数字化带来的摩尔纹现象。

如果感光元件 CCD（或 CMOS）像素的空间频率与影像中（LED）条纹的空间频率接近，就会产生摩尔纹。既然摩尔纹现象是由 LED 显示屏的固有结构产生的，如果使摩尔纹产生的条件——LED 显示屏的网格结构或摄像机 CCD（CMOS）的网格结构的其中之一消失，理论上就可以完全消除摩尔纹干扰 。国内公司在 LED 显示屏表面叠加一层光学处理幕，该幕由特定比例的特殊吸光材料与表面微珠透镜涂层组成，通过光学幕的使用，使 LED 屏幕从原来的网格状发光变为连续的面发光，通过对离散的 LED 像素点进行放大显示，最终在光学处理幕表面形成连续的高清晰图像，在提高对比度的同时，保留了较高的清晰度，而且消除了摩尔纹现象。
