【图文解析】 透明LED显示屏吊装安装方式步骤
LED透明屏安装方式常见有垒装、吊装、挂装。其中垒装一般常见于玻璃橱窗、展厅等,挂壁式挂装常见于中庭楼层跨层区域,或幕墙/橱窗安装面向室内播放的应用场景。下面要重点介绍的是威特姆iClear透明LED显示屏吊装安装方式:

LED透明屏吊装,常见于大型舞台舞美活动、商业显示,或展厅的特殊造型。透明LED显示屏屏体轻薄,一般总量10KG/㎡左右。由于重量轻,对承重性要求没常规LED显示屏那么高,可以较容易实现大面积吊装,而且安装方式更简单快捷。

第一步:将吊钩组件锁入吊梁组件中


透明屏吊钩吊梁组安装

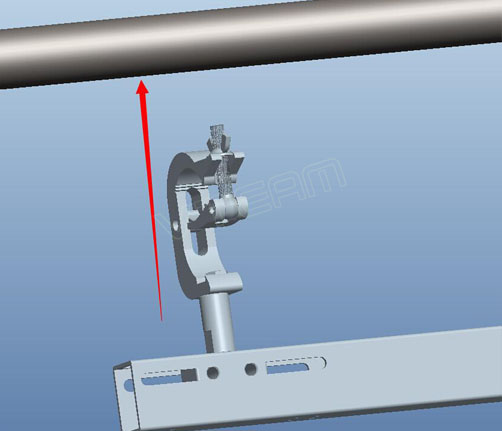

第二步:固定好的吊钩和吊梁组件挂入顶部钢管


透明LED屏顶部固定安装


第三步:透明屏与横梁定位销定位,推入快速锁旋紧到横梁上


透明屏横梁固定


第四步:定位销定位,以此锁紧两边和中间的快速锁


透明显示屏定位销的固定


第五步:以此插入电源和信号线公母头


透明LED显示屏电源及信号线的连接


第六步:横向固定以次旋紧横向快速锁


屏体横向快速锁的固定

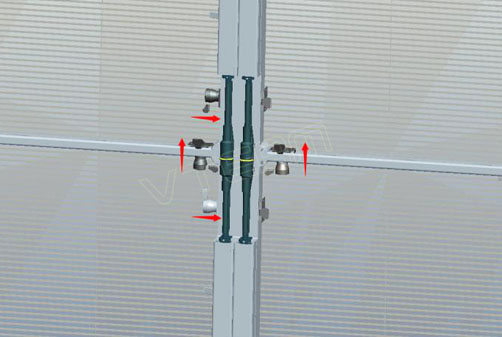

多块透明LED屏幕中部拼接示意图


4块透明LED屏中部拼接固定图示


6块iClear透明LED显示屏屏拼接背面效果


透明屏iclear背面拼接效果

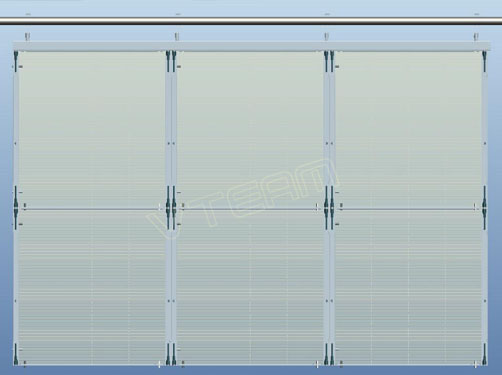

6块iClear透明LED显示屏拼接正面效果


LED透明屏iclear正面拼接效果
